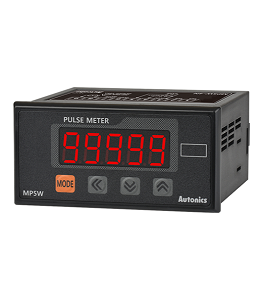

Los medidores de pulsos digitales de alto rendimiento de la serie pueden mostrar varios valores usando entradas de pulsos que incluyen velocidad de rotación, velocidad, frecuencia y más con 16 modos de operación diferentes. Los medidores se pueden aplicar en diversas aplicaciones industriales para una medición precisa y lecturas claras.
| Método de visualización | LED de 7 segmentos de 5 dígitos |
| Altura del carácter | 14 mm |
| Máx. rango de visualización | -19999 a 99999 |
| Medición | 16 modos de operación: Frecuencia, Revoluciones, Velocidad, Ciclo, Tiempo, Relación, Densidad, Error, Medida de longitud, Intervalo, Acumulación, Suma/Resta |
| Rango de medicion | 0,0005 Hz a 50 kHz, 0,01 a máx. de cada rango de tiempo, 0 a 99999, -19999 a 99999 |
| Método de entrada | Entrada de voltaje (PNP), entrada sin voltaje (NPN) |
| Fuente de alimentación | 100-240 VCA~ 50/60 Hz |
| Fuente de alimentación externa | Máx. 12VCC ±10% 80mA |
| Output_Main Output (Valor comparativo) | Indicador |
| Frecuencia de entrada | ·Entrada de estado sólido 1: máx. 50kHz (ancho de pulso: mín. 10㎲) |
| Frecuencia de entrada | ·Entrada de estado sólido 2: máx. 5kHz (ancho de pulso: mín. 100㎲) |
| Frecuencia de entrada | Para el modo de operación F7, F8, F9, F10, máx. 1kHz (ancho de pulso: mín. 500㎲) |
| Frecuencia de entrada | ·Entrada de contacto: máx. 45Hz (ancho de pulso: min. 11ms) |
| Rango de medicion | ·Modo de operación F1, F2, F7, F8, F9, F10 : 0.0005Hz a 50kHz |
| Rango de medicion | ·Modo de operación F3, F4, F5, F6 : 0.01 a máx. de cada rango de tiempo |
| Rango de medicion | ·Modo de operación F11, F12, F13, F16 : 0 a 99999 |
| Rango de medicion | ·Modo de operación F14, F15 : -19999 a 99999 |
| Precisión de la medición | ·Modo de operación F1, F2, F7, F8, F9, F10 : FS±0.05%rdg±1 dígito |
| Precisión de la medición | ·Modo de operación F3, F4, F5, F6 : FS±0.01%rdg±1 dígito |
| Función de preescala | Método de entrada directa (0.0001×10 -9 a 9.9999×10 9 ) |
| Ambiente temperatura ambiente | -10 a 50 ℃, almacenamiento: -20 a 60 ℃ |
| Ambiente humedad ambiente | 35 a 85 % HR, almacenamiento: 35 a 85 % HR |
| Distancia de detección | 700 mm |
| Tipo de conección | Tipo de bloque de terminales |
| Medio ambiente Iluminación ambiental | Tipo de bloque de terminales |
